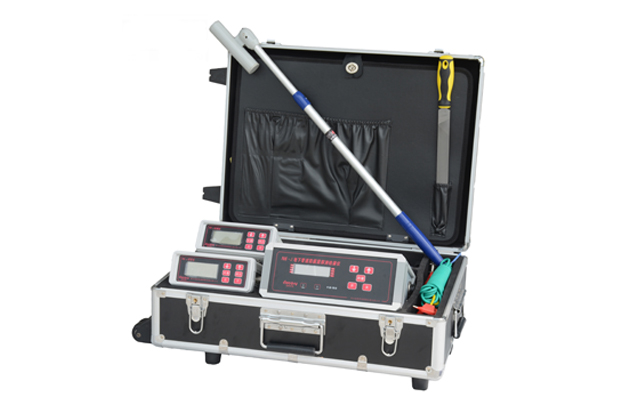

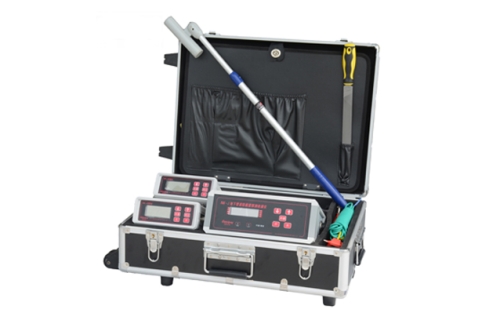

N6-J地下管道防腐层探测检漏仪

【特点】

1、 采用平面化设计、键盘操作，一键多用。

2、 无需另外接线，按测量键，即可自动测出发射功率、发射电压、发射电流、接地电阻等参数。

3、 对检测全过程的信号强度，由内部线路进行归一化处理，使各测段的防腐层漏点大小和绝缘电阻值具有可比性。

4、 采用压控振频技术，使管位和漏点的信号强度反应更清晰。

5、 音响、示值、模拟条形光标，显示信号强度更直观。

6、 操作方便，使用简单，易学易懂。

7、 体积小，重量轻，便于携带，更适合野外检测。

8、 仪器电压不足时自动关机，关机时自动切断内部电源，节能效果显著。

【主要技术指标】

1、发射机技术指标

（1）工作电源：12V（镍氢电池组）

（2）发射机功率：0-150W，可自动调节 伺服控制

（3）发射距离：0.03—20Km（可逐节向20Km外移动）

（4）外形尺寸：267mm×220 mm×105mm

（5）重量：2.8kg（不含电池）

2、探管仪技术指标

（1）工作电源：9.6V镍氢电池组

（2）灵敏度：-56db

（3）探测管位偏差：≤5cm

（4）探测深度：≤10m

（5）外形尺寸：165 mm×155 mm×68mm

3、检漏仪技术指标

（1）工作电源：9.6V镍氢电池组

（2）灵敏度：-56db

（3）检漏精度：≥0.5mm2

（4）外形尺寸：165 mm×155mm×68mm

【其它配件】

探杆、检漏线、输出线、接地线、接地棒、小锉刀 、磁铁、 220V电源线、 电池组、充电器 、保险丝、随机文件。

【检测原理及方法】

  通过向地下管道发送出电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小（几乎为零）的原理来测定管道的走向和深度。

检漏原理：

  1．探管原理：发射机向管道施加电流以后在管道周围形成磁场，通过接收磁场信号来确定管道的位置、走向与深度。

  2．检漏原理：通过发射机向管道施加特定的电磁波信号，在地下管道防腐层破损处与大地形成电流回路，将产生漏电信号向地面辐射，并在破损点正上方辐射信号最强，根据这一原理，就可找到防腐层破损点。

  3．检漏方法：采用人体电容法，即用人体做检漏仪的感应元件，检测人员沿管线走向检测。当走到漏点附近时，仪器有反应，当走到漏点正上方时音响最响，显示值最大，从而准确找到破损点。
