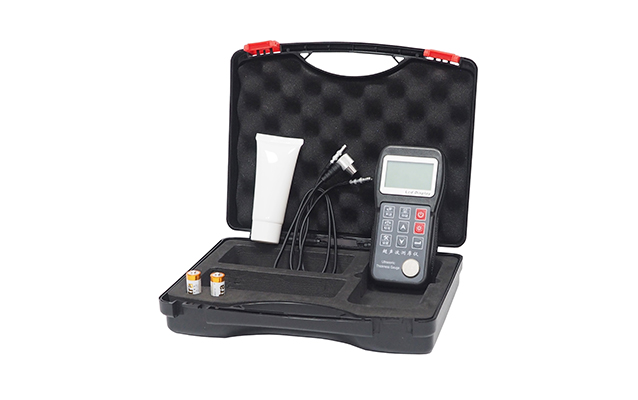

DT-330超声波测厚仪

功能用途

资料下载

相关视频

相关案例

此仪器可对各种板材和各种加工零件作精确测量,另一重要方面是可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

产品说明

适用范围

超声波测厚仪采用超声波测量原理,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件作精确测量,另一重要方面是可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

技术参数

显示: 128×64 LCD LED背光调节.

测量范围: 0.75mm~300.0mm (0.03inch~15.7 inch)

声速范围:1000m/s~9999m/s (0.039~0.394in/µs)

显示分辨率: 0.01mm or 0.1mm (低于 100.0mm)

                   0.1mm (高于 99.99mm)

【测量精度


显示分辨率0.01显示分辨率0.1备注
10.0mm以下±0.05mm±0.1mmH值为基体标称值
10mm-100mm±(0.5%H+0.05)mm
100mm以上±(1%H+0.1)mm
高温探头±(1%H+0.1)mm


测量单位:公制/英制

供电电源: 5号干电池两节,正常工作时间100h(不开背光灯)

通信口:RS232串口(选装)

外形尺寸:150mm×74mm×32mm

重量:238 g

测量速度20次/秒

显示周期2次/秒

数据存储:500组数据;5个文件(每个文件100组数据)
主要功能

1) 探头自校准功能(4mm

2) 探头频率选择功能(2M ;5M;7M;高温)

3) 两点校准功能

4) 耦合状态指示功能

5) 电池电量指示功能

6) 自动关机功能

7) 后台数据处理功能

8) 支持打印机功能
探头的选择

型号

特性

描述

频率(MHZ)

最小管径

测量范围

允许接触温度

2PØ12

(ZT-12)

高穿透探头

粗晶

可测铸铁

2

20mm

3.0mm~300.0mm(钢)

-10~60℃

5PØ10

(CT-10)

标准探头

通用

5

Ø20×3mm

1.2mm~300.0mm(钢)

-10~60℃

5PØ10/90

标准探头

7PØ6

(XT-6)

小管径探头

薄件

小弧面

7

Ø15×2mm

0.75mm~80.0mm(钢)

-10~60℃

ZW5PØ14

高温探头

耐高温

5

30mm

3.0mm~200.0mm(钢)

350℃以下

TSTU32

高穿透探头

高穿透

2

22mm

5.0mm~40.0mm(铸铁)

-10~60℃
