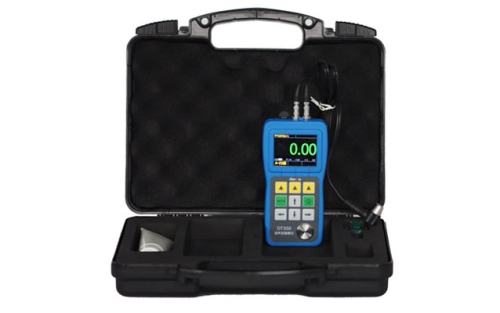

DT300超声波测厚仪

功能用途

资料下载

相关视频

相关案例

DT300超声波测厚仪可以测量金属材质、管道、压力容器、板材(钢板、铝板)、塑料、铁管、PVC管、玻璃等其他特殊材料的厚度;也可以测量工件表面油漆层等带涂层的材料

产品说明

【应用范围】

DT300超声波测厚仪可以测量金属材质、管道、压力容器、板材(钢板、铝板)、塑料、铁管、PVC管、玻璃等其他特殊材料的厚度;也可以测量工件表面油漆层等带涂层的材料;广泛应用于制作业、金属加工业、化工业、商检业等检测领域。

【主要功能】

1.简单易操作的参数配置界面

2.可调整的实时A扫描,可调整增益、闸门、消隐、范围、平移等参数

3.实时B扫描功能,显示工件的剖面图,用于观察被测工件的底面轮廓

4.数值视图,用大数字显示厚度值

5.厚度报警:可设置厚度界限,对界限外的测量值自动报警

6.最值模式:捕获测量过程中的最大最小值

7.差值模式:获得当前测厚值与标称厚度之差以及差值与标称厚度的百分比

8.支持毫米和英寸两种厚度单位

9.用户可选的测量分辨率米制X.XXX.X,英制为X.XXXX.XX

10.用户可选的波形样式:外形线或填充

11.用户可选的整流模式:射频,倒相射频,全波,负半波,正半波

12.多种语言界面可选

13.待机时间:超长待机,长达35小时


【技术参数】

显示屏

2.4QVGA(320x240)}彩色OLED屏,对比度10000:1

工作原理

使用单晶探头的超声波脉冲/回波法

标准模式测量范围

0.5至508毫米(0.025至20.00英寸)

涂层模式测量范围

3-45mm 取决于所用探头、材料、表面状况和温度

测量分辨率

0.01或 0.1mm(0.001或 0.0lin)

示值误差

+0.05(10mm以下),±(0.5%H+0.01)(10mm以上)

单位

毫米或英寸

显示模式

A-扫描波形模式,B-扫描图像模式,厚度值模式,最小/最大值捕获模式,差值/缩减率模式

测量更新率

每秒4HZ、8HZ、16HZ可选

材料声速范围

500-9999m/s, 0.0179-0.3937in/us

工作语言

中文/英文/法文/德文/日文(可选其一)

报警设置

最大/最小值报警,报警时动态改变厚度读数颜色

电源

两节1.5V AA电池

操作时间

两节AA电池,使用时间大于35小时

仪器关机

可选5、10、20分钟无操作后自动关机,或只能手动关机

工作温度

-10至+50℃

尺寸

153mm×76mm×37mm (H×W×D)

重量

含电池280g

【可选探头】

 型号

PT-04

PT-06

PT-08

PT-12

ZT-12

TC510

GT-12

类型

微型探头

小管径探头

普通探头

普通探头


铸铁探头

穿透涂层专用探头

高温探头

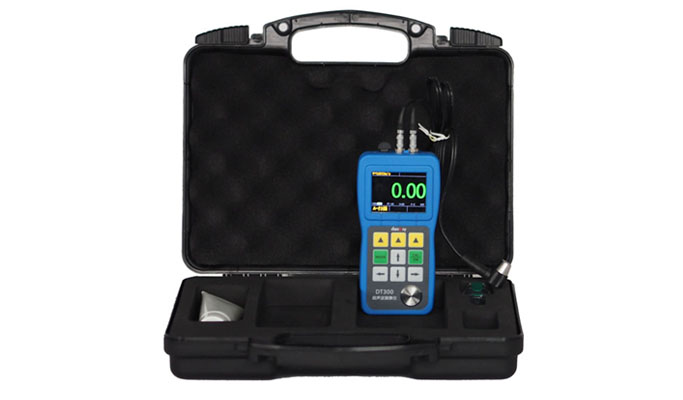

实物图
