是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
1、产品特性

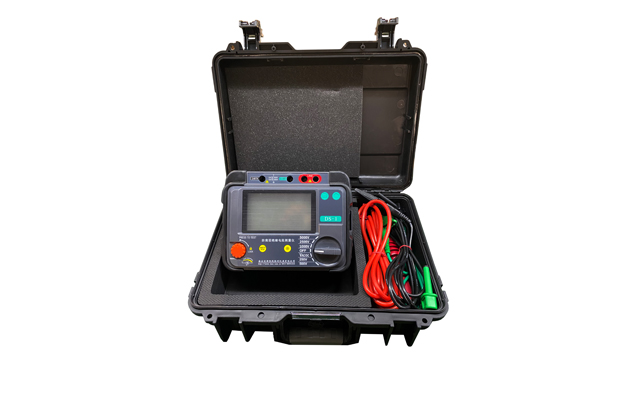

DS-1是5量程测量绝缘电阻的高压绝缘电阻计。
l 设计符合国际安全规格:
IEC 61010-1,-2-030(CAT III 600V /CAT IV 300V 污染度 2)
IEC 61010-031(手持式探针要求标准)
l 自动放电功能: 测试电容性负荷的绝缘电阻时,测量后自动释放充电电荷。放电状态可在电压模式中确认。
l 背光功能便于在阴暗光线或夜间工作。
l 条形图显示测量结果。
l 带电线路警告标志和蜂鸣警告。
l 自动关机功能:为避免忘记关机造成的电池浪费,测量后 10 分钟无操作时仪器将自动关机。
自动测量和 PI 测量(极化指数测量),DAR 测量(诱电吸收比测量)。
2、技术指标
l 测量范围和精确度(温度/湿度: 23±5ºC,45~75%RH)
<绝缘电阻测试>:DS-1
额定电压 | 250V | 500V | 1000V | 2500V | 5000V |
测量范围 | 0.1~100.0MΩ | 0.1~ 99.9MΩ 80~1000MΩ | 0.1~99.9MΩ 80~999MΩ 0.80~2.00GΩ | 0.1~99.9MΩ 80~999MΩ 0.80~9.99GΩ 8.0~100.0GΩ | 0.1~99.9MΩ 80~999MΩ 0.80~9.99GΩ 8.0~99.9GΩ 80~20000GΩ |
显示量程 | 0.1~100.0 MΩ | 0.1~1000 MΩ | 0.1M~2.00 GΩ | 0.1M~100.0 GΩ | 0.1M~2000 GΩ |
开路电压 | DC250V +10% ,-10% | DC 500V + 20%,-10% | DC 1000V + 20%,-0% | DC 2500V +20%,-0% | DC5000V +20%,-0% |
定格测定电流
| 1MΩ 负荷时 1mA~1.2mA | 2.5MΩ负荷时 1mA~1.2mA | 5MΩ 负荷时 1mA~1.2mA | ||
短路电流 | 5mA±0.5mA | ||||
精确度 | ±5%±3dgt | ±5%±3dgt±20% |
电压监视器(绝缘电阻量程)
30~600V(分辨率 10V): ±10%rdg±20V
此模式适用于确认被测物中充电电荷的放电状态。测量时,将监视器中显示的测量电压值作为标准使用。请注意外部施加交流电压
时显示的数据并非正确值。
<电压测试>
直流电压 | 交流电压 | ||||||
测量范围 | ±30—±600V | 30 -- 600V(50/60Hz) | |||||
分辨率 | 1V | ||||||
精确度 | ±2%rdg±3dgt | ||||||
显示: | 液晶显示 绝缘电阻量程:最大 1200 计数 VAC/DC 量程:最大 630 计数 条形图: 最大 36 点 DAR/PI 值:最大 9.99 时间:最大 99.59 | ||||||
低电池警告: | 电池标志(4 个等级) | ||||||
超量程显示: | 显示“OL”标志(绝缘电阻量程) 显示“Hi”标志(电压量程) | ||||||
自动量程: | 移动到高一级范围: 1000 计数 移动到低一级范围: 80 计数(仅绝缘阻抗量程) | ||||||
自动关机功能: | 操作后 10 分钟自动关机(此功能在测试中不工作) | ||||||
使用环境条件: | 海拔 2000m 以下 | ||||||
精确度保证温湿度范围: | 23ºC±5ºC/相对湿度 85%以下(无结露) | ||||||
操作温度与湿度范围: | 0ºC~40ºC /相对湿度 85% 以下(无结露) | ||||||
存储温度与湿度范围: | -20ºC~+60ºC /相对湿度 75% 以下(无结露) | ||||||
过载保护绝缘抵抗范围: | AC1200V/10 秒。 | ||||||
耐 电 压: | 电压范围: AC720V/10 秒。 AC5160V(50/60Hz)/5 秒 (电路与外箱间) | ||||||
绝缘阻抗: | ≥1000MΩ/ DC 1000V (电路与外箱间) | ||||||
尺寸: | 177(L)×226(W)×100(D)mm | ||||||
重量: | 1.9kg(含电池) | ||||||
电源: | 干电池8节 | ||||||
量程 | 250V | 500V | 1000V | 2500V | 5000V | VAC/DC | |
输出短路时 | 600mA | 110mA | |||||
额定电流输出时 | 650mA/0.25MΩ | 800mA/0.5MΩ | 1000mA/1MΩ | 1350mA/2.5 MΩ | 1350mA/5 MΩ | ||
输出开放时 | 40mA | 40mA | 50mA | 80mA | 150mA | ||
待机时 | 25mA | ||||||
背光灯点亮时 | 增加40mA |
●电流消耗: (电源电压:12V 时的代表值)
●测量时间: 约25个小时绝缘电阻 5000V 量程 100 MΩ 时
3、仪器配件
序号 | 名称 | 数量 | 单位 |
1 | 主机 | 1 | 台 |
2 | 测试线 | 1 | 套 |
3 | 干电池 | 8 | 节 |
4 | 随机文件 | 1 | 套 |
