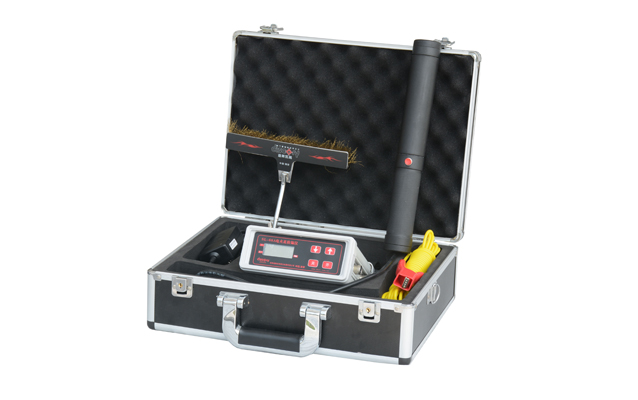

SL-68 A/B电火花检漏仪

功能用途

资料下载

相关视频

相关案例

SL-68系列电火花检测仪用于检测油气管道、电缆、搪瓷、金属贮罐、内衬防腐、 船体等金属表面防腐涂层的施工质量和老化腐蚀点。当防腐涂层有微孔、气隙等质量问题时,仪器将发出明亮的火花,同时产生声音报警。该仪器设计新颖,操作简单,广泛应用于石油、化工、橡胶、搪瓷、电厂等行业,是一款必备的检测工具。

产品说明

【特点】

体积小,重量轻,降低检测人员野外工作劳动强度。

微电子一体化高压发生器,克服静电现象;

采用数字显示,提高输出精度;

高压和电源电压能自动转换;

快速智能充电,充足自停,无需人工控制;

电源采用原装进口微型开关电源,提高性能;

开机自检功能;

防静电,高压误输入等防护系统;

特设保护、自动调节功能;

线路采用模块化结构,三防设计,大大提高仪器野外使用的寿命和可靠性。

【主要技术指标】

1、测量范围:A型:0.03-3.5mm

                      B型:3.5-10.mm

2、输出高压:A型:0.5-15kv

                      B型:15-36kv

3、显示:数显

4、高压控制系统:模拟数字调节器

5、直流供电:12v

6、功耗:<5w

7、报警延时:1-2秒

8、高压枪:进口高压发生器

9、包装:铝合金包装箱

10、主机尺寸:165mm ×155mm ×68mm

11、主机重量:1.5kg(含电池)

【检测原理及方法】

     金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小,当有高压经过时就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号,报警器发出声光报警,根据这一原理达到防腐层检漏目的。

【仪器配件】

1、主机           1台

2、高压枪        1根

3、板式探刷     1把

4、充电器        1只

5、长接地线     1根

6、短接地线     1根

7、连接磁铁     1只

8、接地棒         2根

9、高压手套     1副

10、随机文件    1套



备注  标配:板式探刷;  可选配:扇形探刷、圆形探刷(检测管道内壁)、环形探刷(检测管道外壁)、加长杆



       板式探刷               扇形探刷                    圆形探刷               环形探刷               加长杆
