N68-T在线电火花检漏仪是用来检测金属管道、金属罐体在生产过程中表面防腐绝缘层质量的一种专用检测设备。

产品说明

【用途】

应用于油、气田防腐绝缘厂,油建公司管道安装队,石油储罐建设部门的防腐质量监理部门的质量技术监督;

应用于燃气公司,自来水公司的金属管道的防腐质量检测;

应用于造船厂、石化厂、军工厂、机械厂、搪瓷厂及大型桥梁工程建设单位的涂敷防腐质量检测;

应用于管道运输企业,防腐层老化程度检测及大修涂敷质量检测。

【特点】

1、微电子一体化高压发生器,克服静电现象;

2、采用数字显示,提高输出精度;

3、高压和电源电压自动切换;

4、开机自检功能;

5、防静电,高压误输入防护功能

【主要技术指标】

1、测量范围:0.03-10.mm

2、输出高压:0.5-35KV

3、显示:数显

4、高压控制系统:全数字控制

5、220V交流供电

6、功耗:<5W

7、报警延时:1-2秒

8、高压枪:进口高压发生器

9、包装:铝合金包装箱

10、主机尺寸:165mm×155mm× 68mm

11、主机重量:1kg

【检测原理及方法】

金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小,当有高压经过时就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号,报警器发出声光报警,根据这一原理达到防腐层检漏目的。

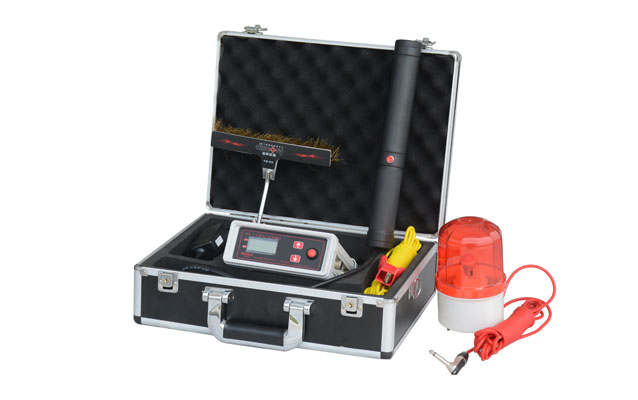

【仪器配件】

1、主机              1台

2、高压枪           1根

3、板式探刷        1把

4、警示灯            1只

5、220V电源线    1根

6、长接地线         1根

7、短接地线         1根

8、连接磁铁         1只

9、接地棒             2根

10、高压手套        1副

11、随机文件        1套


备注  标配:板式探刷;  可选配:扇形探刷、圆形探刷(检测管道内壁)、环形探刷(检测管道外壁)、加长杆


      板式探刷                       扇形探刷                圆形探刷                  环形探刷                         加长杆
