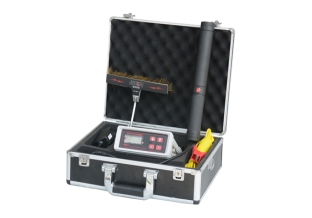

N68-C电火花检漏仪

功能用途

资料下载

相关视频

相关案例

N68-C电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、 船体等金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔、气隙的一种专用检测设备。

产品说明


【产品的特点】

1、体积小,重量轻,降低检测人员野外工作劳动强度;
2、微电子一体化高压发生器,克服静电现象;
3、采用数字显示,提高输出精度;
4、高压和电源电压能自动转换;
5、快速智能充电,充满自停,无需人工控制;
6、电源采用原装进口微型开关电源,提高性能;
7、开机自检功能;
8、防静电,高压误输入等防护系统;
9、特设保护、自动调节功能;
10、线路采用模块化结构,三防设计,大大提高仪器野外使用的寿命和可靠性;
11、电池可拆卸。


【主要技术指标】

1、测量范围:0.03-10mm
2、输出高压:0.5-35KV
3、显示:数显
4、高压控制系统:全数字控制
5、直流供电:12v
6、功耗:<5w
7、报警延时:1-2秒
8、高压枪:进口高压发生器
9、电池容量:4000mAh(镍氢电池)
10、电池重量:0.55kg
11、包装:铝合金包装箱
12、主机尺寸:165mm×155mm× 68mm
13、主机重量:1.2kg(含电池)

【检测原理及方法】

金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小,当有高压经过时就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号,报警器发出声光报警,根据这一原理达到防腐层检漏目的。

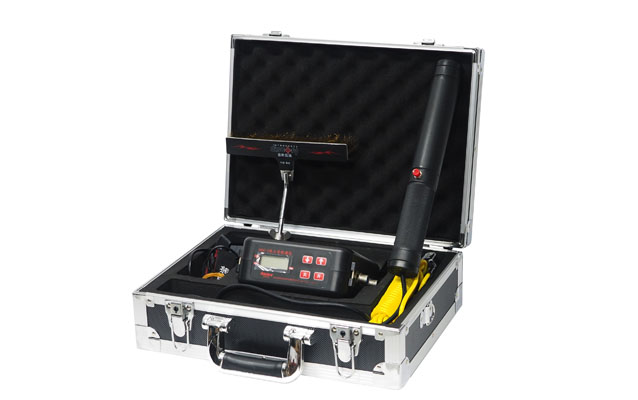

【仪器配件】

1、主机             1台
2、高压枪          1根
3、板式探刷       1把
4、充电器           1只
5、长接地线        1根
6、短接地线        1根
7、连接磁铁        1只
8、接地棒            2根
9、高压手套        1副
10、随机文件      1套

【备注】

标配:板式探刷;
可选配:扇形刷、圆形刷(检测管道内壁)、环形刷(检测管道外壁)、延长杆
