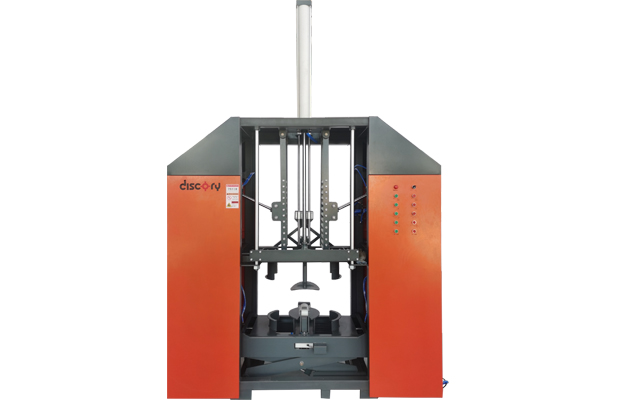

气动式套胎机由控制面板,主体框架和气动组件等组成。气动式套胎机可以将从大到小不同尺寸的轮胎压缩后打包在一起,极大的减小轮胎的储存空间,运输成本。本设备易于组装,操作简单,只需一个人工就可以完成全部作业。使用本设备,一个熟练工人一小时可以打包100-120个轮胎。

产品说明
【概述】
 气动式套胎机由控制面板,主体框架和气动组件等组成。气动式套胎机可以将从大到小不同尺寸的轮胎压缩后打包在一起,极大的减小轮胎的储存空间,运输成本。本设备易于组装,操作简单,只需一个人工就可以完成全部作业。使用本设备,一个熟练工人一小时可以打包100-120个轮胎。
【主要结构及工作原理】
主要结构:
1、护罩板:保护部件及人员安全。
2、工作台:轮胎是在这个台面上被套起来。
3、电气控制面板:用于轮胎扩张、撑胎、压胎、推胎动作的控制。
4、动力部件:共计7个气缸提供动力。
5、导向系统:横向、纵向导轨保证机器运行平稳。
6、压缩空气接口。
工作原理:
该气动式套胎机采用0.6Mpa~0.8Mpa的气源作为动力,使用时,气缸顶开机械撑胎结构,将大型号轮胎撑开,顶部的压胎机构在气缸的作用下,将小一号的轮胎压入大型号轮胎内,同时平推机构将轮胎推平放正在大型号轮胎内。依次再压入再小一号的轮胎,将轮胎从大到小依次套入,节约了存储空间,减少了运输成本。
【主要性能参数】
套胎效率:100~120个/小时;
最大套胎数量:4个;
外形尺寸:2240*2240*650mm;
设备重量:750kg;
【套胎机电气参数】
输入电源:单相 100AC~240AC;
输入频率:50Hz~·60Hz;
电气功率:50W;
气源:压缩空气;
气源气压:0.6Mpa~0.8Mpa;
